LA-2025
Analyseur logique 32 voies, échantillonnage jusqu'à 250MHz












2 148,00 € TTC

1 790,00 € HT

pas d'image





Descriptif du produit :

Présentation :
Le LA-2025 est un analyseur logique permettant une vitesse d'échantillonnage jusqu'à 250MHz (4ns ) sur 32 voies. Il permet le test et le débuggage des cartes électroniques utilisant des signaux logiques (tension max +/- 30V). Complètement autonome, le LA-2025 enregistre et restitue sur son écran couleur TFT les 32 canaux de mesure grâce à une mémoire de 2Moctets. Une interface USB2 équipe également cet analyseur pour la sauvegarde et le traitement des informations enregistrées grâce à son logiciel dédié sur PC. Fonctionne sous Windows 98/2000/XP/VISTA/Windows7(32bits).

Caractéristiques :
Temps d'analyse : 250 MHz Echelle threshold : -4V à +4V
Etat d'analyse : 200 MHz Précision : +/- 50mV
Bande passante : 200 MHz Tension maximum en entrée : +/- 30V
Canaux : 32 Impédance : 100Kohms (shunté par 8pF)
Mémoire vive : 2 Moctets Température de fonctionnement : 0°C à +45°C
Enregistrement par canal : 512 Kbits x 32 Température de stockage : -40°C à +75°C
Modes trigger : Pattern / Edge / AND / OR Data skew : 2ns typique
Pre/Post Trigger : Oui Interface PC : USB 2.0
Niveaux de trigger : 3 (Edge or Pattern) Alimentation : 90V à 230V AC
Trigger continu : Oui Capture Glitch : Oui
Sortie trigger : Oui Dimensions : 31 x 15 x 9 cm
Analyseur de bus : Oui Poids : 3,8 Kg

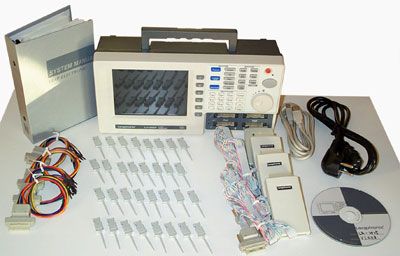

Contenu :
1 analyseur logique.
4 sondes équipées de 8 canaux chacune.
4 connecteurs équipés de 8 fils chacun.
32 pinces grip fils.
1 câble d'alimentation 230V.
1 Logiciel sur CD-ROM.
1 câble USB (type A-B).
1 manuel d'utilisation en Français.
